FastFBR Fibres optiques dopées Yb pour lasers pulsés

Conçues pour vous offrir un faisceau de qualité supérieure, nos fibres optiques dopées ytterbium à maintien de polarisation sont particulièrement bien adaptées pour les applications lasers impulsionnels.

Description

FastFBR est une famille de fibres optiques à maintien de polarisation basée sur la chimie INO à faible photonoircissement et ayant un profil d’indice de réfraction conçu pour obtenir un excellente qualité de faisceau. Les fibres FastFBR constituent donc le choix idéal pour les applications laser requérant une stabilité des performances à long terme et un profil de faisceau optimal.

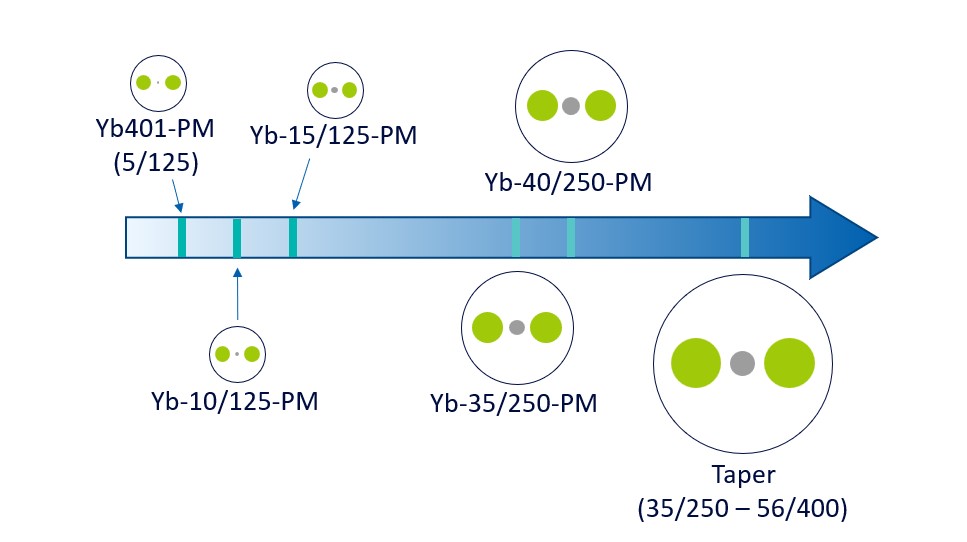

Il existe une fibre FastFBR dopée Yb pour chaque étage d’amplification de votre système laser pulsé:

Faible à moyenne puissance

La fibre Yb401-PM est une fibre simple gaine et purement monomode à maintien de polarisation caractérisée par un diamètre de champ modal de 6.0µm @1064nm, une absorption du cœur de 140dB/m @915nm et une chimie de cœur dopé à faible photonoircissement. Cette fibre est bien adaptée aux amplificateurs à faible puissance pompés par diodes laser monomodes.

La fibre Yb-MCOF-10/125-08-1.6-PM est une fibre multi-gaines à maintien de polarisation ayant un cœur monomode de 10µm et une absorption du guide-pompe de 1.6dB/m @915nm.

La fibre Yb-DCOF-15/125-08-2.7-PM est une fibre double gaine à maintien de polarisation ayant un cœur de 15µm et une absorption du guide-pompe de 2.7dB/m @915nm.

Haute puissance

Les fibres INO multi-gaines (MCOF) comportent un cœur confiné favorisant l’amplification sélective du mode fondamental, ainsi qu’une gaine en dépression augmentant la suppression des modes supérieurs par courbure. Ces technologies permettent d’obtenir un faisceau de sortie ayant un M2 inférieur à 1.15, ce qui rend ces fibres parfaitement bien adaptées aux applications requérant une qualité de faisceau supérieure. Les fibres INO multi-gaines à large surface de mode ont un diamètre de cœur de 35µm, une ouverture numérique de 0.07 et un diamètre du guide-pompe de 250µm. Elles sont offertes en deux versions :

La fibre Yb-MCOF-35/250-07-0.9-PM, avec une absorption de 0.9dB/m @ 915nm.

La fibre Yb-MCOF-35/250-07-2.5-PM, avec une absorption de 2.5dB/m @ 915nm.

Fibre conique (taper)

Pour atteindre la plus haute puissance de sortie possible avec une fibre optique dopée Yb pour les applications laser ultra-rapides, nous offrons la fibre FastFBR conique :

La Yb-MCOF-35/250-56/400-07-2.5-T0.7-PM est une fibre conique (ou tapered fiber) offrant un facteur de qualité de faisceau M² inférieur à 1.2, ce qui rend cette fibre parfaitement bien adaptée pour les applications requérant une qualité de faisceau supérieure. Elle possède un cœur confiné offrant un gain sélectif pour le mode fondamental et un design breveté de gaine en dépression permettant une suppression accrue des modes supérieurs. Cette fibre conique possède une absorption du guide-pompe de 2.2dB/m @915nm et un diamètre de cœur en sortie de 56µm.

Caractéristiques :

  • Conçue pour une qualité de faisceau M² inférieure à 1.2
  • Aire effective du mode de sortie : 1000 µm2
  • Matrice de verre à faible photonoircissement
  • Fibre à maintien de polarisation
  • Gaine en dépression pour filtrage accru des modes supérieurs
  • Cœur confiné pour amplification sélective du mode fondamental

Fibres optiques disponibles

Voici les caractéristiques des fibres disponibles. Cliquez sur le nom pour obtenir la liste complète des spécifications.

Spécifications principales

Fibre conique 2.2dB/m Yb401-PM Yb-MCOF-10/125-08-1.6-PM Yb-DCOF-15/125-08-2.7-PM Yb-MCOF-35/250-07-0.9-PM Yb-MCOF-35/250-07-2.5-PM
Gaine optique Multiple Simple Multiple Double Multiple Multiple
Diamètre du coeur 35/56 µm 5 µm 10 µm 15 µm 35 µm 35 µm
Diamètre de la gaine 250/400 µm 125 µm 125 µm 125 µm 250 µm 250 µm
Ouverture numérique du coeur 0.07 0.14 0.08 0.08 0.07 0.07
Absorption à 915 nm 2.2 dB/m 140 dB/m 1.6 dB/m 2.7 dB/m 0.9 dB/m 2.5 dB/m
Prix par mètre, de 1 à 9 m N.D 250 $US 200 $US 420 $US 425 $US 550 $US
